AUZ010

m

Rasa drenant.

47,74€

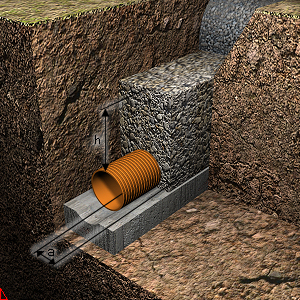

Rasa drenant, de 45 cm d'altura i 70 cm d'amplada, amb una pendent mínima del 0,50%, per a captació d'aigües subterrànies, en el fons de la qual es disposa un tub ranurat de PVC de doble paret, l'exterior corrugada i la interior llisa, color teula RAL 8023, amb ranurat al llarg d'un arc de 220° a la vall del corrugat, per drenatge, rigidesa anular nominal 4 kN/m², de 200 mm de diàmetre nominal, 182,4 mm de diàmetre interior, segons UNE-EN 13476-1, "MOLECOR-ADEQUA", longitud nominal 6 m, unió per copa amb junta elàstica d'EPDM, col·locat sobre solera de formigó en massa HM-20/B/20/X0, de 10 cm de gruix, en forma de bressol per rebre el tub i formar els pendents, amb reomplert de 25 cm a cada costat del tub i reomplert superior de 25 cm per sobre de la generatriu superior del tub amb grava filtrant sense classificar. Inclús lubricant per a muntatge. El preu no inclou l'excavació ni el reblert principal.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt10hmf010tLb

m³

Formigó HM-20/B/20/X0, fabricat en central.

0,066

85,80

5,66

mt11tdv015y

m

Tub ranurat de PVC de doble paret, l'exterior corrugada i la interior llisa, color teula RAL 8023, amb ranurat al llarg d'un arc de 220° a la vall del corrugat, per drenatge, rigidesa anular nominal 4 kN/m², de 200 mm de diàmetre nominal, 182,4 mm de diàmetre interior, segons UNE-EN 13476-1, "MOLECOR-ADEQUA", longitud nominal 6 m, unió per copa amb junta elàstica de EPDM.

1,020

17,99

18,35

mt11ade100b

kg

Lubrificant per a unió mitjançant junt elàstica de tubs i accessoris, "MOLECOR-ADEQUA".

0,005

21,66

0,11

mt01ard030b

t

Grava filtrant sense classificar.

0,425

18,94

8,05

Subtotal materials:

32,17

2

Equip i maquinària

mq04dua020b

h

Dúmper de descàrrega frontal de 2 t de càrrega útil.

0,030

10,38

0,31

mq02rop020

h

Picó vibrant de guiat manual, de 80 kg, amb placa de 30x30 cm, tipus piconadora de granota.

0,090

3,92

0,35

Subtotal equip i maquinària:

0,66

3

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,180

28,42

5,12

mo112

h

Peó especialitzat construcció.

0,360

24,59

8,85

Subtotal mà d'obra:

13,97

4

Costos directes complementaris

%

Costos directes complementaris

2,000

46,80

0,94

Cost de manteniment decennal: 1,43€ en els primers 10 anys.

Costos directes (1+2+3+4):

47,74

UNITAT D'OBRA AUZ010: RASA DRENANT.

CARACTERÍSTIQUES TÈCNIQUES

Rasa drenant, de 45 cm d'altura i 70 cm d'amplada, amb una pendent mínima del 0,50%, per a captació d'aigües subterrànies, en el fons de la qual es disposa un tub ranurat de PVC de doble paret, l'exterior corrugada i la interior llisa, color teula RAL 8023, amb ranurat al llarg d'un arc de 220° a la vall del corrugat, per drenatge, rigidesa anular nominal 4 kN/m², de 200 mm de diàmetre nominal, 182,4 mm de diàmetre interior, segons UNE-EN 13476-1, "MOLECOR-ADEQUA", longitud nominal 6 m, unió per copa amb junta elàstica d'EPDM, col·locat sobre solera de formigó en massa HM-20/B/20/X0, de 10 cm de gruix, en forma de bressol per rebre el tub i formar els pendents, amb reomplert de 25 cm a cada costat del tub i reomplert superior de 25 cm per sobre de la generatriu superior del tub amb grava filtrant sense classificar. Inclús lubricant per a muntatge.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó:

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en projecció horitzontal, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Circulació de la xarxa.

CONSERVACIÓ I MANTENIMENT.

Es protegirà per a evitar la seva contaminació.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'excavació ni el reblert principal.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

0,206

0,137

17 02 03

Plàstic.

0,246

0,410

01 04 08

Residus de grava i roques triturades diferents dels esmentats en el codi 01 04 07.

2,017

1,345

Residus generats:

2,469

1,892

17 02 01

Fusta.

0,041

0,037

Envasos:

0,041

0,037

Total residus:

2,510

1,929
